Statistique - représentation



Leçon

Titre

N°12

TRAVAUX d ’ AUTO - FORMATION sur

LES REPRESENTATIONS DE SERIES STATISTIQUES.

Nota : pour obtenir le corrigé vous rendre sur le site warmaths.fr   (liste sur les statistiques niveau V)

TRAVAUX  N° 12   d ’ AUTO - FORMATION :  CONTROLE



TRAVAUX   d ’ AUTO - FORMATION CONTROLE:

Cliquer ici : Corrigé



)Statistique descriptive . Compléter les phrases suivantes avec les mots suivants :

cherche à savoir ; représentations ; grandeurs ; le saisie ; regroupement : enquête ; le dépouillement ;



Elle commence là où la donnée d'un tableau de nombres exprime des …………….. liées au phénomène étudié .

Pour faire une analyse  statistique il faut déterminer ce que l'on ………………………… et organiser une ……………… ( questionnaire et entretiens ).

L'enquête réalisée commence alors le ………………..  et le ………… des  informations collectées vient ensuite le …………………… des données et leur …………………………...



1°) le regroupement des données statistiques

Info plus !!!!



Compléter les phrases suivantes :

 population ; séries ;enquête ; effectif ; tableaux ; caractères .

Sur une   ………………….définie à l'avance , on rassemble des informations en effectuant une   …………………. .

On étudie un ou plusieurs  ……………………  ( qualitatif ou quantitatif ) clairement énoncés . le nombre de réponse attribué à un caractère est appelé : …………………. .

On rassemble  les résultats en élaborant une ou des  …………   statistiques que l'on regroupe dans   des  …………. ; .



2°) Représentation d'une série statistique par un diagramme.

Pour facilité l'analyse "rapide" des informations ;que peut-on construire pour visualiser les résultats  d’une enquête ?



Nommer  les trois principales représentations graphiques couramment utilisées dans la vie quotidienne sont   :

1.       ……………………………………………………………………………………………

2.     ……………………………………………………………………………………………

3.     …………………………………………………………………………………………..



A)  Représentation d'une série statistique par un diagramme à bâtons.

Quand construit - on  un diagramme en bâtons ?

Que trouve - t- on en abscisse ?

Que trouve - ton en ordonnée ?

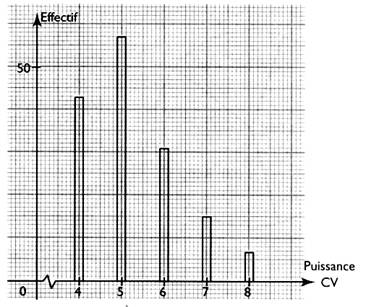

Quel nom donne - t - on au  diagramme  ci dessous  ?



B)  Représentation d'une série statistique par un "histogramme"

1°) Quel nom donne - t - on à la représentation graphique  des valeurs prises par un caractère statistique regroupées en classes ?



2°)  Dans un histogramme qu’est ce qui doit - être  proportionnel au effectifs ?



C) Représentation d'une série statistique par un diagramme  à secteurs circulaires.



1°) Dans un diagramme à secteurs circulaires qu’est ce qu’est proportionnel aux effectifs ? .

2°)  A quelle valeur  angulaire  correspond  l ’ effectif total  « N »?



3°) A quel  calcul  l’angle « alpha » correspondra un effectif  partiel « n » ?

4°) soit la formule : a  =   ; à quoi sert- elle ?

Que désigne "n" : ?

Que désigne "N"   ?

Que représente  "a" ?



TRAVAUX N° 12    d ‘ AUTO - FORMATION   EVALUATION

Cliquer ici : Corrigé



EVALUATION 1 :



On a relevé les performances des 30 élèves d'une classe en lancer du poids.

11,4

4,10

5,70

8,4

6,00

8,60

4,7

6,75

9,70

4,9

11,1

6,60

5,4

7,40

6,95

9,15

5,5

9,80

5,60

7,90

5,80

8,65

8,10

6,20

10

7,30

5,85

4,40

8,05

6,30

Les résultats sont regroupés dans le tableau ci-dessous:



Longueur du jet

Effectif

[ 4 ; 5,5  [

5

[ 5,5 ;  7 [

11

[ 7 ; 8,5 [

6

[ 8,5 ; 10  [

5

[ 10 ; 11,5 [

3

On demande :

1°)  quel est le caractère  observé ? Est - il qualitatif ou quantitatif ? Pourquoi a -  t - on  effectué un regroupement en classes ?

2°)  Traduire  par une phrase la troisième ligne .



EVALUATION  n°2 .

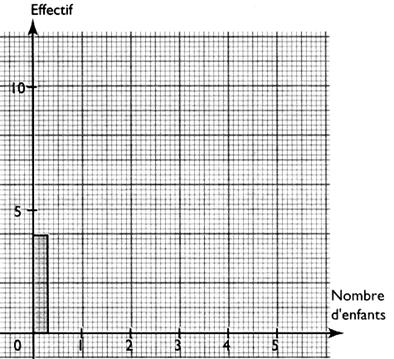

Exercice  :  4 familles n'ont pas d'enfants . Compléter le diagramme avec les données suivantes :



Nombre de familles

4

2

     0

5

6

2

Nombre d’enfants .

0

1

2

3

4

5

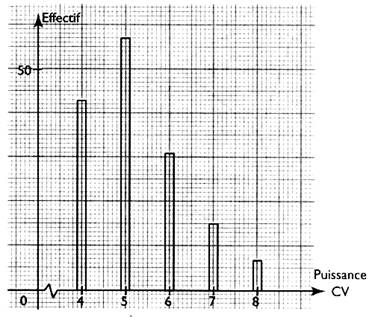

EVALUATION  n°3  La répartition de la puissance fiscale d'un parc de véhicules est donnée par le diagramme en bâtons  . ( en ordonnée ,on a prit  un mm pour 1 véhicule) . Compléter le tableau : donner les effectifs par puissances fiscales.



Puissance fiscale

( c v)

Effectif

Mesurer les  Hauteurs des bâtons

4

5

6

7

8









Evaluation 4 :  On donne le tableau suivant  construire le diagramme « bâton ».

Enoncé :  La répartition de la puissance fiscale d'un parc de véhicules est donnée par le tableau .

Puissance fiscale ( c v)

Effectif

Mesure des  Hauteurs des bâtons

4

5

6

7

8

43

59

30

13

5



Construire le diagramme à bâtons correspondant .( en ordonnée , prendre un mm pour 1 véhicule)



B)  Représentation d'une série statistique par un "histogramme"

EVALUATION  5: On a relevé les moyennes des notes des 30 élèves d'une classe d'un établissement scolaire. Les résultats sont regroupés dans le tableau ci-dessous:

Moyenne

Effectif

[ 7 ; 9  [

7

[ 9 ; 11 [

9

[ 11; 13 [

3

[ 13 ; 15  [

6

[ 15 ; 17[

5





On demande :

1°)  quel est le caractère  observé ? Est - il qualitatif ou quantitatif ? Pourquoi a -  t - on  effectué un regroupement en classes ?



2°)  Quelle est la moyenne la plus petite et la plus grande obtenue.



3°) Construire l’histogramme  de cette série statistique :



Pour ce faire on prend 1 cm pour un écart de 2 points  en abscisse et 2 mm pour une unité ( effectif) en ordonnée .





Note

Effectif .

Calculs des hauteur des rectangles

[ 7 ; 9  [

7



[ 9 ; 11 [

9



[ 11; 13 [

3



[ 13 ; 15  [

6



[ 15 ; 17[

5





C) Représentation d'une série statistique par un diagramme  à secteurs circulaires.



EVALUATION 6 :



énoncé : Le budget de la France en 1969 correspond à 171,5 milliards d’ euros.

Il est réparti ainsi :

45,9  pour l’ action économique

34 pour l’ éducation

29,4 pour la défense

25,2 pour  l ‘ action sociale

17 pour l’administration générale

6,8 pour l’ habitation

13,1 pour le « divers »

on veut construire un diagramme circulaire ; il faut déterminer les valeurs angulaires  (en degré) pour chaque partie composant le budget .



Question : Construire un diagramme  circulaire .





EVALUATION 7  :



Enoncé : Une enquête sur le montant des commandes dans un entreprise a donné les résultats suivants :

1 )Montant des commandes

 2) nombre de commandes

[0; 2000 [

[2 000; 4 000 [

[4 000;  6 000 [

[6 000; 8 000 [

60

120

240

180



Questions :

1°) calculer la valeur de l’effectif total ( N ).

2°) Trouver , par le calcul  des valeurs angulaires des secteurs .

2°) Construire le diagramme circulaire .



Série 2  Suite de l ’  EVALUATION:



A)     Diagramme circulaire .

On pose à 50 lycéens et lycéennes la question : "combien de fois es - tu allé au cinéma  au cours des deux derniers mois ?"

On obtient les réponses suivantes :

2-5-4-1-6-3-2-2-5-4-   1-4-3-2-1-5-2-1-5-3-   1-5-4-6-1-1-4-5-2-1-  4-3-5-6-3-1-2-5-4-5-    6-2-4-2-5-1-2-4-3-3.



a)     Quel est le caractère observé ?

b)    Est -il quantitatif ou qualitatif ?

c)     Compléter le tableau suivant :

Nombre de  séances

Effectifs

1



2



3



4



5



6



Total :



d)     construire un diagramme circulaire ( diamètre  8cm)



B)   Diagramme à bâtons :

On recense le nombre d'enfants dans les 30 familles  d'un lotissement : on obtient les résultats  suivants : 0 enfant dans 4 familles ; 1 dans 5 familles ; 2 dans 11 familles ; 3 dans 6 familles; 4 dans 3 familles et 5 dans une famille.



Regrouper ces résultats dans un tableau et construire le diagramme à bâtons .



C) Diagramme circulaire  : exploiter les données du tableau suivant :

Lecture d’un tableau :



Garçons

Filles

Total

Cinéma

8



12

Sport







Lecture

6

1



TOTAL



10

28



Questions :

1)      quel est le nombre d’élèves de cette classe ?

2)    Combien y a t- il de garçons dans la classe ? ; de filles ?

3)    Que représente le nombre « 12 » du tableau ?  et le nombre   « 8 » ?

4)    Compléter ce tableau .



Garçons

Filles

Total

Cinéma

8



12

Sport







Lecture

6

1



TOTAL



10

28



5)    Combien d’élèves ont pour loisir favori le cinéma ?

6)    Parmi les garçons combien ont pour loisir favori le cinéma ?

Construire un diagramme circulaire  spécifique aux garçons et aux filles. Le diamètre du disque sera de 8 cm .



D) HISTOGRAMME:

Au cours d'un examen , les 40 candidats ont obtenu les résultats suivants :

15 - 1 - 6 -13 -15 - 1 8 - 10 - 18 - 11 -14 -14 - 5 - 6 - 9 - 15- 12 - 17 - 7- 2 - 17- 1 - 9 - 8 -18 - 5 - 15 - 13 - 6 - 8 - 10 - 16 - 11 - 9 - 11 - 13 - 12 -  6 - 14 - 10 ;19 .



1°) Répartir ces résultats dans des classes d'amplitude "5" :



2°) Dresser un tableau. (comme ci dessous )

Classe :

Effectif

[0; 5 [











……..



Total :



3°) construire un histogramme .





E) Diagramme  « bâtons ».

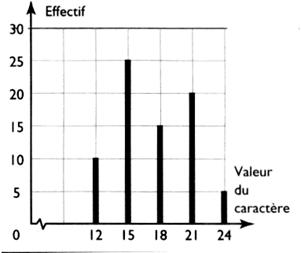

A partir  du diagramme bâtons  compléter le tableau suivant:



Diagramme  à bâtons



Valeur du caractère

Effectif

12



15



18



21



24



Total :





F ) Diagramme à secteurs circulaires .

La consommation moyenne d'eau en France se répartit suivant le tableau .

Pour cent litres (100 l ) :

Industrie

20 l

Agriculture

70 l

Usage domestique.

10 l



On veut construire le diagramme à secteurs circulaires qui traduit cette situation.

1°) sachant que les angles au centre des secteurs circulaires sont proportionnels aux consommations correspondantes, calculer les angles des trois secteurs.



2°) Dans un disque de rayon  5 cm, construire le diagramme à secteurs.







G) Diagramme circulaire .

   Le budget de la France en 1969 correspond à 171,5 milliards d’ euros.

Il est réparti ainsi :

45,9  pour l’action économique.

34    pour l’éducation

29,4 pour la défense.

25,2 pour  l ‘ action sociale.

17   pour l’administration générale.

6,8   pour l’habitation.

13,1 pour le « divers ».

On veut construire le diagramme à secteurs circulaires qui traduit cette situation.



1°) sachant que les angles au centre des secteurs circulaires sont proportionnels aux consommations correspondantes , calculer les angles des trois secteurs .



2°) Dans un disque de rayon  4 cm  , construire le diagramme à secteurs.









COMPLETER CE DOCUMENT .



Faire les diagrammes sur une copie .
