DOSSIER : LES RELATIONS entre les éléments  d’un TRIANGLE QUELCONQUE.

Résolution des triangles quelconques.





CONTROLE :



Citer les 3 relations que l’on utilise pour résoudre les triangles quelconques en trigonométrie



Relation 1 :           Règle des sinus :









Relation 2 :                           a =  c cos   +  b  cos





Relation 3  :                            = b² + c² - 2 c b cos







EVALUATION :



 Application :

On donne deux forces : si F1 =  15 N  F 2 = 25 N  et    L’angle = 45° .



1°) Calculer la valeur de la résultante

2°) Donner la valeur de la direction de la résultante

On  peut établir la relation :



R² =  F1² + F 2²  -  2  F1 ´ F 2 ( - cos )



Exemple :

On trouvera :

    =  1380,25

  R    =   37 ,15 N



a)      Valeur de la résultante :

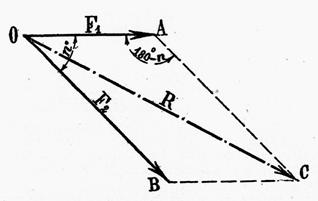

On considère  par exemple Le triangle OAC :

On établit la relation suivante , à partir de ce que nous avons vu précédemment :



En remplaçant les segments précédents par leurs valeurs respectives et en remarquant que    cos A = - cos O  ( angles supplémentaires) , on a finalement :



            R² =  F1² + F 2²  -  2  F1 ´ F 2 ( - cos )



            R² =  F1² + F 2²  +   2  F1 ´  F 2 ´  cos        ( 1)



Si par exemple : si F1² =  15 N  F 2 = 25 N  et     L’angle = 45° .



 (d ‘après la table :  cos 45° =0,707)  , on remplace dans (1)



  On aura :           R² =  15 ² + 25 ²  +   2  ´ 15 ´  25 ´  0 ,707

                            R² =  225   + 625  +   750 ´  0 ,707

                            R² =  850   +   750 ´  0 ,707



On trouvera :        =  1380,25

  On fait ensuite la racine carrée  de     :        R =   37 ,15 N





b)       Direction de la résultante :

La relation du sinus  permet d’autre part de calculer l’inclinaison de la résultante par rapport à l’une  quelconque des forces.

Le triangle OAC donne en effet :



Ou





En remplaçant   par les valeurs données ou calculées :



et d’établir  l’égalité suivante  :







D ‘après la table (ou la calculatrice) :

  on trouvera  que le sinus de l’angle AOC = 28°20’



nota : En appliquant la vérification sur la somme des angles d’un triangle      , on constatera que l’angle obtus supplément de l’angle AOC ne convient pas .

L’exemple précédent est un exemple de résolution d’un triangle quelconque connaissant deux côtés et l’angle compris . Les différents cas de résolution qui peuvent  se présenter dans la pratique sont traités dans les pages suivantes.







Faire  Les     4    EXERCICES   types :





Premier cas :

Résoudre un triangle quelconque dont on connaît un côté « a » et les deux angles adjacents      et  .



Les données sont :



« a » = 83,25 m

     =  39° 30’

     =  58° 20’

Les inconnues sont donc :

 « b » ,

 « c » ,

et l’angle A.





Formules de  résolution.

A = 180° - ( +   )





on en tire







Calcul de l’angle  :





 = 180° - ( +   )





  = 180° - (39° 30’+  58° 20’ )





 =  82° 10’



Calcul de « b » :



Sin 58° 20’  =  0,851             ;               sinus 82° 10’= 0,991





Calcul de « c » :



Sin 39° 30’ =  0,636   ;               sinus 82° 10’= 0,991

















Deuxième cas :

Résoudre un triangle quelconque dont on connaît deux  côtés « b » et « c »  et l’angle   .



Les données sont :



 « b » =  160,60 m

 « c » =  112 , 90 m



   =   26° 15







Les inconnues sont donc :

 « a »     ?

         =   ?

           ?



Formules de  résolution.



                                         = b² + c² - 2 c b cos     (donnera « a » )





Dont on tire









Calcul de « a » :    ( cos 26° 15 ‘ = 0,897)

    =  ( 160,60 ) ² +  ( 112,90)² - 2 ´ 160,60 ´ 112,90 ´  cos 26° 15’

    =  ( 160,60 ) ² +  ( 112,90)² - 2 ´ 160,60 ´ 112,90 ´  0,897

      =  38538,77 -  32 528,34 = 6010,43

   « a »  =  77,50 m



Calcul de sinus de l’angle  B pour en déduire l’angle B



Sin  26° 15’  =  0,442





sin       = 0,916



  On trouve         =  66° 20 ‘   ou      = 180 ° -  66° 20 ‘   =   113° 40’



Calcul de sinus de l’angle         pour en déduire l’angle





sin   = 0,644      ; d’où         =  40° 5’      ou   = 180° - 40° 5’ ;   = 139° 55’





On vérifiera que    «  +   +    =  180 ° »

Les valeurs  de   =  66° 20 ‘   et    = 139° 55’   sont à rejeter , car elles ne permettent pas de satisfaire  à la relation     +   +    =  180 °





Troisième  cas :



Résoudre un triangle quelconque dont on connaît  les trois   côtés « a » , « b » et « c »  .



Les données sont :



 « b » =    118 m



« c » =    65 ,90 m



« a »     80,55 m









Les inconnues sont donc :

         =   ?



           ?



        =   ?



Formules de résolution :





                                         = b² + c² - 2 c b cos

de cette formule on tire :



                   2 c b  cos   =   b² + c² - a²



et







    trouvé  dans la table , on en déduit     et



par la relation des sinus :







par transformation ,  on trouvera :













Calculs :





Calcul de l’angle  :







pour 0,291     sur  la table  on lit     :    73° 5’



et pour - 0,291   : l’angle   = 180° - 73° 5’ =    106 ° 55 ‘



                                                         L’angle   = 106 ° 55 ‘



pour le calcul de    ,    sur la table on lira le  sin    = sin 106° 55’  =   sin 73° 5’   ; et sinus 73° 5’ = 0,956





Calcul  de   l’ angle     :  on utilise la formule











Pour 0,534                                        l’ angle   =  32 ° 17 ‘





Calcul  de   l’ angle         :



On utilise la formule



















D ‘ après la calculatrice  pour  0,653    on trouve         l’angle   C  =   40 ° 45’



Nota : les suppléments des angles B et C ne conviennent pas . (voir vérification avec  la somme des angles dans un triangle)





Quatrième cas :  (deux exemples seront proposés : le premier débouche sur un ensemble de solutions . Le second exemple débouche sur deux ensembles  de solutions  possibles)



Résoudre un triangle quelconque dont on connaît deux côtés  et l’angle opposé à l’un d’eux.



Les données :



« a »

« b »

l’angle A.

Les inconnues sont :



L’angle B ;

L’angle C

« c »



Les formules de résolution sont :











( la valeur en degré de l’angle B  s’obtient au moyen de la calculatrice ou d’une table.)



Puis  l’angle    = 180° - ( +   )





Et



Exemple premier :   un seul  ensemble de solutions :



Exemple numérique :

« a »  =  95,75m

« b »  = 70,40 m

  = 49° 40’















Calcul de l’angle          :





d’après la calculatrice :   à 0,560  correspond l’angle            :  34°3’







Calcul de l’angle    :



  =  180°  - ( 49° 40’ + 34° 3’ )    soit          =   96° 17’







Calcul de « c » :



Sin    96° 17’  =  sin  ( 180° -    96° 17’)  = sin 83° 43’             (@ info.  +)



Et   sin 83° 43’  =  0,994









le côté c = 124,90 m













Pour sinus B = 0,560  une deuxième valeur de B est 180° - 34° 3’ = 145° 57’.

(@ info+)



Mais  alors           +      +        >  180°  par suite cette deuxième valeur de B ne convient pas , ne répond pas à la question.

Avec les  données suivantes on peut voir que deux solutions sont acceptables.



Exemple second  :   on peut proposer deux  ensembles  de solutions :







On donne :   « a » = 77,95 m ; « b » = 98,10 m et l’angle A = 42°55’







Calcul de l’angle       :





Pour calculer l’angle   on a besoin du sinus de l’angle  :  sin 42°55’ =  0,681



pour  0,851  ,  on  a  ou       =  59°      ou       = 121 °   (soit 2 possibilités)



Calcul de l’angle



2 cas



1°)    = 180° - ( +   )    avec     =  59°



  =  180°  - ( 42° 55’ + 59 ° )    soit          =   78° 5’



2°)   = 180° - ( +   )    avec     =  121°



  =  180°  - ( 42° 55’ + 121  ° )    soit          =   16 ° 5’







On trouve 2 valeurs pour l’angle B et pour l’angle    :

Vérifications :



Cas 1 :   42° 55’  + 59 ° + 78°5’  =  180°

Cas 2 :   42° 55’ + 121° + 16° 5’  = 180°





Calcul de la longueur de   « c »





Cas1 :





Soit  « c » = 112,06 m



Ou  deuxième solution :



Cas 2









Soit  « c » = 31,70 m







SERIE D’ EXERCICES  sans corrigé :







I )   Résoudre un triangle quelconque connaissant :



Triangle 1



« a » =  728,5 m



« b » = ?

« c » = ?



= ?

      = 34° 15’

       = 58° 25’







Triangle 2



« a » =   164 , 30 m



« b » = ?

« c » = ?



=   ?

      =   48 ° 13’

       =  54 ° 24 ‘



Triangle 3



« a » =



« b » =632 , 8 m

« c » =  340 , 5 m



=  35° 40’

      =

       =



Triangle 4



« a » =



« b » = 416,10 m

« c » =  802, 4 m



   =  68° 24 ‘

      =

       =



Triangle 5



   « a » = 153,20 m



« b » = 90 , 50 m

« c » = 162,30 m



      =

      =

       =



Triangle 6



« a » = 146,15 m



« b » = 162, 25 m

« c » = 180, 75 m



    =

      =

       =



Triangle 7



« a » =  124,75 m



« b » =  156,25 m

« c » =



    = 42° 15’

      =

       =



Triangle 8



« a » =  219,65 m



« b » = 184, 45 m

« c » =



    =  65° 25’

      =

       =











Calculer la hauteur AH  d’un triangle ABC dans lequel on a :

« a » = 4,25 m ;   =   54° 40’   ;   = 68°15’







Résoudre un triangle ABC inscrit dans une circonférence de rayon donné « R » = 0,125 m , sachant que les angles       =   45°  et   = 60°







On donne un triangle ABC ;

« a » = 2,75 m ;   =   64° 30’   ;   = 53° 20’



calculer

1°)le  rayon « r » du cercle inscrit ;

2°) le rayon ra   exinscrit dans l’angle  .







INTERDISCIPLINARITE :  mécanique.



1°) Un corps est soumis  à l’action de deux forces concourantes ,, l’une de 1650 N l’autre  de 3250 N . Ces forces font entre elles  un angle  de 56° 25’ .

Calculer la  valeur de la  résultante des deux forces ainsi que son inclinaison par rapport aux deux composantes.







2° )  On veut remplacer l’action d’une force de 900 N  par celles de deux forces ayant même point d’application que la première .
L’une des deux forces est connues et vaut 380 N ; l’angle qu’elle fait avec celle de 900N est de 19° 20’ . On demande de calculer l’intensité de la deuxième force ainsi que l’angle des composantes.
